Lituotas plokštelinis šilumokaitis

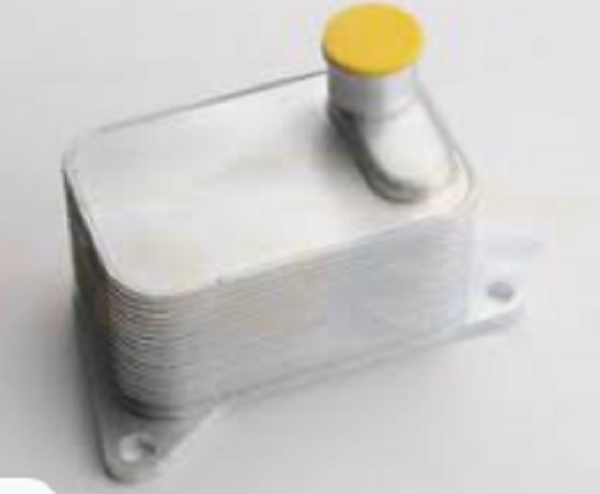

Aliuminio lituotas plokštelinis šilumokaitis

Lituotas plokštelinis šilumokaitis yra naujo tipo didelio efektyvumo šilumokaitis, pagamintas iš tam tikros gofruotos formos metalo lakštų, sukrautų ir lituotų. Tarp įvairių plokščių susidaro ploni stačiakampiai kanalai, o per plokštes vyksta šilumos mainai. Palyginti su įprastais korpuso ir vamzdžio šilumokaičiais, jo šilumos perdavimo koeficientas yra daug didesnis esant tokiam pačiam srauto pasipriešinimui ir siurblio energijos sąnaudoms, ir jis linkęs pakeisti korpuso ir vamzdžio šilumokaičius atitinkamame diapazone.

Lituoto plokštelinio šilumokaičio techninis parametras:

Minimali darbinė temperatūra:
darbinė temperatūra:
Minimalus darbinis slėgis: vakuumas
Minimalus darbinis slėgis (šaldymo agentas): 3,2 MPa
Maksimalus darbinis slėgis (vanduo): 2,5 MPa
vieno kanalo tūris: 0,4L
vandens pusės didžiausias debitas: 105m3/val
Grandinės kombinacijos forma: dviguba grandinė, viena grandinė

Lituoto plokštelinio šilumokaičio tipas:

Lituotasis plokštelinis šilumokaitis yra pertvarinis šilumokaitis, kuriame šilumos perdavimo paviršių sudaro plokštė. Šio tipo šilumokaičiai turi kompaktišką struktūrą ir didelį šilumos perdavimo plotą tūrio vienetui. Pagrindiniai jo tipai yra šie:
1. Spiralinis plokštelinis šilumokaitis Jis pagamintas iš dviejų lygiagrečių metalinių plokščių, laikomų tam tikru atstumu, o šaltas ir karštas skysčiai teka spiraliniais kanalais atitinkamai abiejose metalinių plokščių pusėse. Šio tipo šilumokaičiai turi aukštą šilumos perdavimo koeficientą (apie 1–4 kartus didesnį nei korpuso ir vamzdžio šilumokaičio), didelį vidutinį temperatūrų skirtumą (nes šaltas ir karštas skystis gali būti naudojamas visiškam priešpriešiniam srautui). ), mažas srauto pasipriešinimas ir nėra lengva kondensuotis. Purvas; bet sunku prižiūrėti. Darbinis slėgis neviršija 2 MPa.
2. Plokščiasis šilumokaitis Jis sudarytas iš tam tikros formos gofruotų plonų plokščių ir pakaitomis uždėtų tarpiklių, surenkamų suspaudus su rėmu. Šaltas ir karštas skysčiai teka atitinkamai per srauto kanalus abiejose gofruotosios plokštės pusėse ir keičia šilumą per plokštes. Gofruotos plokštės dažniausiai perforuojamos iš nerūdijančio plieno, aliuminio, titano, molibdeno ir kitų plonų 0,5-3 mm storio plokščių. Plokštelinio šilumokaičio privalumas yra tai, kad jis turi aukštą šilumos perdavimo koeficientą (apie 2–4 kartus didesnį nei korpuso ir vamzdžio šilumokaičio), jį lengva išardyti ir plauti, galima padidinti plokščių skaičių. arba sumažintas, kad sureguliuotų šilumos perdavimo plotą. Darbinis slėgis paprastai neviršija 2MPa, o darbinė temperatūra neviršija 250°C.
3. Plokštelinis šilumokaitis: jis sudarytas iš šilumos mainų plokščių pluoštų, uždengtų antraštėje su šalto ir karšto skysčio įleidimo ir išleidimo anga. Plokščių pluoštas pagamintas iš plokščių plokščių ir gofruotų briaunų, pakaitomis laminuotų ir pritvirtintų litavimo būdu. Šaltas ir karštas skysčiai teka per abi plokštės puses, kad keistųsi šiluma, o pelekai padidina šilumos perdavimo plotą, skatina skysčio turbulenciją ir pagerina įrangą. Plokštelinio šilumokaičio konstrukcija yra labai kompaktiška (šilumos mainų plotas siekia 4400m2/m3), šilumos perdavimo efektas geras, o darbinis slėgis gali siekti 15MPa. Tačiau jo gamybos procesas yra sudėtingas, srauto kanalas mažas, o vidinį nuotėkį nėra lengva pašalinti, todėl apsiribojama švariais ir nerūdijančiais skysčiais, tokiais kaip šilumokaičiai oro atskyrimui.

Lituoto plokštelinio šilumos mainų taikymas:

a. Šaldymas: naudojamas kaip kondensatorius ir garintuvas.
b. ŠVOK: tarpiniai šilumokaičiai, naudojami su katilais, tarpiniai šilumokaičiai aukštybiniams pastatams ir kt.
c. Chemijos pramonė: sodos pelenų pramonė, amoniako sintezė, alkoholio fermentacija, dervos sintezės aušinimas ir kt.
d. Metalurgijos pramonė: aliuminato motininio tirpalo šildymas arba aušinimas, plieno gamybos proceso aušinimas ir kt.
e. Mechaninė pramonė: įvairūs aušinimo skysčiai, reduktoriaus tepalinės alyvos aušinimas ir kt.
f. Elektros energijos pramonė: aukštos įtampos transformatoriaus alyvos aušinimas, generatoriaus guolių alyvos aušinimas ir kt.
g. Popieriaus pramonė: balinimo proceso šilumos atgavimas, plaušienos plovimo skysčio kaitinimas ir kt.
h. Tekstilės pramonė: aušinamas viskozės šilko šarmo tirpalas, virinamas nitroceliuliozės aušinimas ir kt.
i. Maisto pramonė: vaisių sulčių sterilizavimas ir aušinimas, gyvulinių ir augalinių aliejų šildymas ir vėsinimas ir kt.
j. Tepimo procesas: išdžiovinkite muilo pagrindą esant normaliam slėgiui, pašildykite arba atvėsinkite įvairius proceso skysčius.
k. Centralizuotas šildymas: centralizuotas šildymas naudojant šiluminių elektrinių panaudotą šilumą, vandens šildymas maudynėms.
l. Kiti: nafta, medicina, laivai, jūros vandens gėlinimas, geoterminis panaudojimas.

DUK:

Kl .: Kiek laiko trunka jūsų pristatymo laikas?
A: Paprastai 5-7 dienos, jei prekės yra sandėlyje. Arba 15-20 dienų, jei prekių nėra sandėlyje, tai priklauso nuo kiekio.
K: Ar pateikiate pavyzdžius? Ar tai nemokama ar papildoma?
A: Taip, mes galime pateikti pavyzdžius nemokamai, bet nemokame už pristatymą.
K: Kokios yra jūsų mokėjimo sąlygos?
A: Mokėjimas
Jei turite daugiau klausimų, nedvejodami susisiekite su mumis.
